La conception assistée par ordinateur (CAO) est un domaine en constante évolution, où la complexité des modèles et des géométries ne cesse de croître. Pour gérer cette complexité et faciliter les opérations géométriques, il est souvent nécessaire de recourir à des techniques de simplification. CADfix est un logiciel CAO qui propose plusieurs options pour simplifier des géométries complexes. Une de ses techniques de simplification est la transformation de formes complexes en volumes englobants.

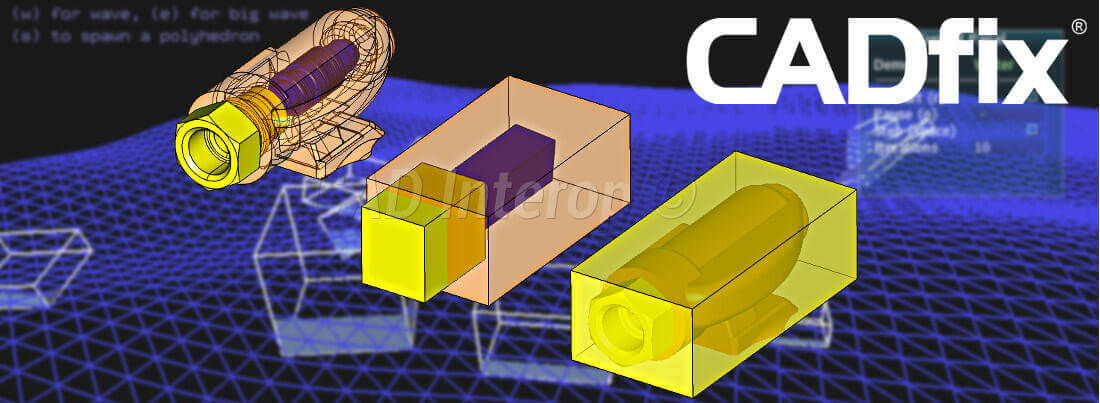

Un volume englobant est un volume fermé de forme simple qui contient entièrement un ensemble d'objets. Les volumes englobants sont utilisés pour faciliter les opérations géométriques, en utilisant des volumes simples qui contiennent des objets beaucoup plus complexes. Normalement, plus un volume est simple, plus les calculs sont simples. Les volumes englobants sont particulièrement utiles pour effectuer des opérations telles que la détection de collisions, l'optimisation de l'espace ou la planification de trajectoires.

CADfix propose plusieurs outils pour simplifier des géométries complexes à l'aide de volumes englobants :

  1. Création de boîtes rectangulaires ou cylindriques : Cet outil permet de créer une boîte rectangulaire ou cylindrique enveloppant un ou plusieurs solides. Les boîtes englobantes simplifient les objets en les entourant d'une forme simple et régulière, ce qui facilite les opérations géométriques ultérieures.
  2. Décomposition de solides complexes : Cet outil permet de décomposer un solide complexe en éléments simples. La décomposition d'un solide en éléments plus simples peut réduire la complexité géométrique et faciliter les opérations ultérieures, comme les simulations ou les analyses structurelles.
  3. Shrink-wrapping : Le Shrink-wrapping est un outil de simplification qui crée une enveloppe étanche autour d'un objet ou d'un ensemble d'objets. Cette enveloppe permet de simplifier les objets complexes en les représentant par une surface externe continue et lisse, tout en conservant les caractéristiques essentielles de la géométrie d'origine.

Tous ces outils de simplification proposés par CADfix fonctionnent à la fois pour chaque solide individuellement et pour un ensemble de pièces d'un assemblage. Cette flexibilité permet d'adapter la simplification aux besoins spécifiques de chaque projet. De plus, le modèle original peut être supprimé ou conservé, en fonction des préférences de l'utilisateur et des exigences du projet.

La simplification des géométries complexes avec CADfix et l'utilisation de volumes englobants offrent une solution efficace pour gérer la complexité croissante des modèles CAO. Les différents outils de simplification permettent de réduire les temps de calcul et d'améliorer la précision des opérations géométriques
