Dans une usine aérospatiale de pointe, une simple déviation géométrique de 0,2 mm dans un modèle 3D a entraîné un rappel coûteux de composants critiques. Cette catastrophe industrielle aurait pu être évitée par un test de stabilité rigoureux lors de la migration du système CAO. Dans un environnement numérique où la précision est primordiale, près de 30% des modèles subissent des déviations non intentionnelles lors des changements de version logicielle. Ces altérations invisibles peuvent compromettre l'intégrité des données, engendrer des erreurs de fabrication et générer des coûts exponentiels.
Table des matières
- Fondamentaux du test de stabilité en environnement CAO
- Méthodologies de qualification pour garantir la stabilité
- Défis spécifiques liés aux migrations de versions CAO
- Automatisation des tests de stabilité
- Bénéfices et retour sur investissement
- CADIQ : Solution avancée pour la vérification qualité des modèles CAO
Fondamentaux du test de stabilité en environnement CAO
Le test de stabilité en environnement CAO constitue une vérification géométrique critique visant à certifier qu'aucune déviation n'apparaît après un changement de version de système CAO. Cette procédure essentielle s'inscrit dans une démarche qualité globale qui préserve l'intégrité des données numériques tout au long du cycle de vie produit.
Dans un contexte industriel où la continuité numérique est cruciale, le test de stabilité se distingue des autres validations par sa capacité à isoler spécifiquement les modifications involontaires induites par les changements de version logicielle, sans interférer avec les modifications intentionnelles du concepteur.
La nécessité d'un test de stabilité robuste s'explique par l'impact considérable que peuvent avoir des déviations géométriques même infimes:
- Altération de la fabricabilité des pièces
- Non-conformité aux tolérances géométriques spécifiées
- Problèmes d'assemblage et d'interopérabilité entre composants
- Invalidation des analyses déjà effectuées (résistance, aérodynamique, thermique)
- Perte de traçabilité entre les versions du modèle numérique
Les déviations potentielles ne se limitent pas à la géométrie pure. Elles peuvent affecter:
| Type de déviation | Description | Impact potentiel |
|---|---|---|
| Géométrique | Modification des formes, surfaces ou dimensions | Problèmes d'ajustement, interférences |
| Topologique | Changement dans les relations entre éléments | Erreurs dans les opérations dérivées |
| Annotations (PMI) | Altération des cotations et tolérances | Erreurs d'interprétation manufacturière |
| Propriétés physiques | Modification de masse, volume, centre de gravité | Problèmes de dynamique et d'équilibre |
La distinction cruciale entre migration et révision doit être comprise: là où une révision implique des modifications intentionnelles du concepteur, une migration ne devrait induire aucun changement géométrique ou fonctionnel. Pourtant, les changements d'algorithmes mathématiques entre versions peuvent subtilement transformer les modèles.
Méthodologies de qualification pour garantir la stabilité
Pour assurer une validation fiable lors de migrations de systèmes CAO, une méthodologie rigoureuse de test de stabilité doit intégrer plusieurs niveaux d'analyse complémentaires. Cette approche systématique permet d'identifier avec précision les déviations potentielles entre versions.
Un processus de qualification complet doit inclure une série d'étapes séquentielles, chacune ciblant des aspects spécifiques du modèle numérique:
- Contrôle d'intégrité topologique visant à identifier les anomalies structurelles
- Validation des propriétés physiques (volume, masse, inertie) avec tolérances spécifiques
- Vérification des annotations et PMI (Product Manufacturing Information)
- Analyse comparative des géométries avec détection des déviations
- Évaluation des artefacts spécifiques au domaine (poches, congés, etc.)
La progression méthodique à travers ces niveaux garantit une couverture complète des risques potentiels. Pour chaque niveau, des indicateurs de performance précis doivent être définis:
| Niveau de vérification | Indicateurs clés | Seuils d'acceptabilité |
|---|---|---|
| Intégrité de base | Nombre d'entités, arêtes libres, faces dégénérées | Correspondance exacte |
| Propriétés massiques | Volume, masse, centre de gravité | Écart relatif < 0,1% |
| Géométrie précise | Déviation maximale, déviation moyenne | En fonction des tolérances fonctionnelles |
| Annotations PMI | Présence, position, association géométrique | Identique entre versions |
Les standards industriels comme SASIG PDQ (Strategic Automotive product data Standards Industry Group Product Data Quality) et les critères d'archivage numérique LOTAR (LOng Term Archiving and Retrieval) définissent des exigences précises pour la qualité des modèles. Ces référentiels constituent la base des protocoles de test de stabilité dans de nombreux secteurs industriels.
L'adoption d'une méthodologie formalisée permet d'établir une traçabilité complète entre versions de système CAO, élément essentiel pour les industries soumises à des exigences réglementaires strictes comme l'aérospatiale, l'automobile ou le médical.
Défis spécifiques liés aux migrations de versions CAO
Les migrations entre versions de systèmes CAO génèrent des défis techniques complexes qui menacent l'intégrité des modèles numériques. Comprendre ces défis est essentiel pour mettre en place une stratégie efficace de test de stabilité.
Plusieurs facteurs contribuent aux déviations géométriques lors des migrations:
- Évolution des algorithmes mathématiques de représentation des courbes et surfaces
- Modifications dans les tolérances internes du système CAO
- Changements dans les méthodes de tesselation et visualisation
- Évolutions dans la gestion des contraintes géométriques
- Nouvelles fonctionnalités modifiant le comportement des fonctions existantes
L'ampleur et la nature des déviations varient considérablement selon les secteurs industriels:
| Secteur industriel | Problématiques spécifiques | Risques associés |
|---|---|---|
| Aérospatiale | Surfaces complexes, tolérances serrées | Dégradation des performances aérodynamiques |
| Automobile | Surfaces de style, continuité G2/G3 | Défauts esthétiques, problèmes d'assemblage |
| Médical | Géométries organiques, certification | Non-conformité réglementaire |
| Outillage | Précision des empreintes | Erreurs dimensionnelles cumulatives |
Les coûts cachés des déviations non détectées se manifestent à plusieurs niveaux de la chaîne de valeur industrielle:
- Coûts directs: reprise de conception, rebuts, retards de production
- Coûts indirects: perte de confiance des clients, triage qualité supplémentaire
- Impacts à long terme: problèmes de maintenance, rappels produits
Des études de cas révèlent que le coût moyen d'une déviation géométrique non détectée peut atteindre jusqu'à 50 fois celui d'un test de stabilité préventif. Cette proportion augmente exponentiellement lorsque la déviation n'est découverte qu'en phase de production ou après livraison au client.
Un défi particulier concerne les modèles anciens créés avec des versions antérieures du logiciel. Ces "modèles hérités" intègrent souvent des techniques de modélisation obsolètes qui réagissent de manière imprévisible aux algorithmes modernisés des nouvelles versions. Leur migration nécessite une attention particulière et des protocoles de validation renforcés.
Automatisation des tests de stabilité
Face à la volumétrie croissante des données CAO et à la complexité des environnements multi-CAO, l'automatisation des tests de stabilité devient un impératif opérationnel. Une approche manuelle, outre son caractère chronophage, introduit une variabilité qui compromet la fiabilité des résultats.
L'automatisation des tests de stabilité offre plusieurs avantages stratégiques:
- Traitement par lots de bibliothèques entières de composants
- Répétabilité et reproductibilité des résultats indépendamment de l'opérateur
- Détection exhaustive des déviations selon des critères prédéfinis
- Génération automatique de rapports documentant les résultats
- Traçabilité complète du processus de validation
L'intégration d'une solution automatisée au sein des workflows PLM (Product Lifecycle Management) existants permet d'incorporer les tests de stabilité comme étape systématique des processus de migration:
| Niveau d'intégration | Fonctionnalités | Bénéfices |
|---|---|---|
| Validation unitaire | Test à la demande sur modèle spécifique | Vérification rapide pour validation concepteur |
| Validation par lots | Traitement automatisé de multiples modèles | Migration efficiente de bibliothèques complètes |
| Validation systémique | Intégration aux workflows PLM | Assurance qualité continue des données |
| Validation prédictive | Analyse préventive avant migration | Identification proactive des risques potentiels |
La gestion efficace des rapports de vérification constitue un aspect crucial de l'automatisation. Des rapports détaillés, illustrant visuellement les déviations identifiées, permettent de prendre des décisions éclairées sur l'acceptabilité des migrations. Ces rapports doivent documenter:
- La nature et l'amplitude des déviations géométriques
- L'impact potentiel sur la fonctionnalité du produit
- Les recommandations pour la correction ou l'acceptation des déviations
- Les statistiques globales pour le suivi de tendance
Pour les entreprises gérant d'importantes bibliothèques de composants standards, l'automatisation permet de réduire drastiquement le temps de qualification, passant de semaines à quelques heures. Cette efficience est particulièrement précieuse lors des migrations majeures de système CAO qui impliquent la validation simultanée de milliers de modèles.
Bénéfices et retour sur investissement
L'implémentation d'une stratégie robuste de test de stabilité génère des bénéfices tangibles tout au long du cycle de développement produit. Ces avantages se traduisent par des économies directes et indirectes qui justifient pleinement l'investissement initial.
Les entreprises ayant adopté des processus rigoureux de test de stabilité rapportent des améliorations significatives dans plusieurs domaines clés:
- Réduction de 70% des cycles de révision liés aux erreurs de migration
- Diminution de 35% des défauts en production attribuables aux déviations CAO
- Accélération de 25% du temps de mise sur le marché des nouveaux produits
- Amélioration de 40% dans la conservation du savoir-faire numérique
- Sécurisation complète des processus de migration logicielle
L'optimisation des coûts de développement se manifeste à plusieurs niveaux:
| Poste de coût | Impact du test de stabilité | Économie potentielle |
|---|---|---|
| Reprise de conception | Élimination des corrections après migration | 15-20% du budget conception |
| Validation physique | Réduction des prototypes et tests physiques | 30-40% des coûts de validation |
| Outillage | Prévention des modifications tardives | 50-60% des reprises d'outillage |
| Assurance qualité | Détection précoce des problèmes | 25-30% des coûts de non-qualité |
Les bénéfices s'étendent également à la conformité réglementaire et à la traçabilité, aspects particulièrement critiques dans les industries hautement régulées:
- Documentation automatisée des processus de validation
- Preuve d'équivalence entre versions de modèles
- Traçabilité complète des modifications entre versions
- Conformité aux exigences d'archivage LOTAR pour les données CAO
- Support aux processus d'accréditation et de certification
Le retour sur investissement d'une solution de test de stabilité se concrétise généralement entre 6 et 12 mois, selon la complexité et le volume des données traitées. Les entreprises gérant des modèles à longue durée de vie (aérospatiale, énergie, défense) obtiennent les retours les plus rapides, la valeur des données numériques s'accumulant sur des décennies.
CADIQ : Solution avancée pour la vérification qualité des modèles CAO
Pour répondre aux exigences rigoureuses des tests de stabilité en environnement CAO, CADIQ s'impose comme une solution de référence. Cet outil spécialisé offre des capacités avancées de détection et d'analyse des déviations géométriques, garantissant l'intégrité des modèles numériques lors des migrations de versions.
Les fonctionnalités distinctives de CADIQ en font un outil incontournable pour les tests de stabilité:
- Analyse complète de la géométrie, des fonctionnalités de conception et des PMI
- Identification précise des différences de forme, qualité et annotations
- Utilisation des interfaces natives des systèmes CAO pour une précision maximale
- Comparaison simultanée de jusqu'à 4 modèles avec affichage 3D côte à côte
- Génération automatique de statistiques Excel pour le contrôle qualité
- Interface de ligne de commande pour l'intégration aux systèmes PLM
Dans le contexte spécifique des tests de stabilité, CADIQ excelle par sa capacité à:
| Fonctionnalité | Bénéfice pour les tests de stabilité | Application industrielle |
|---|---|---|

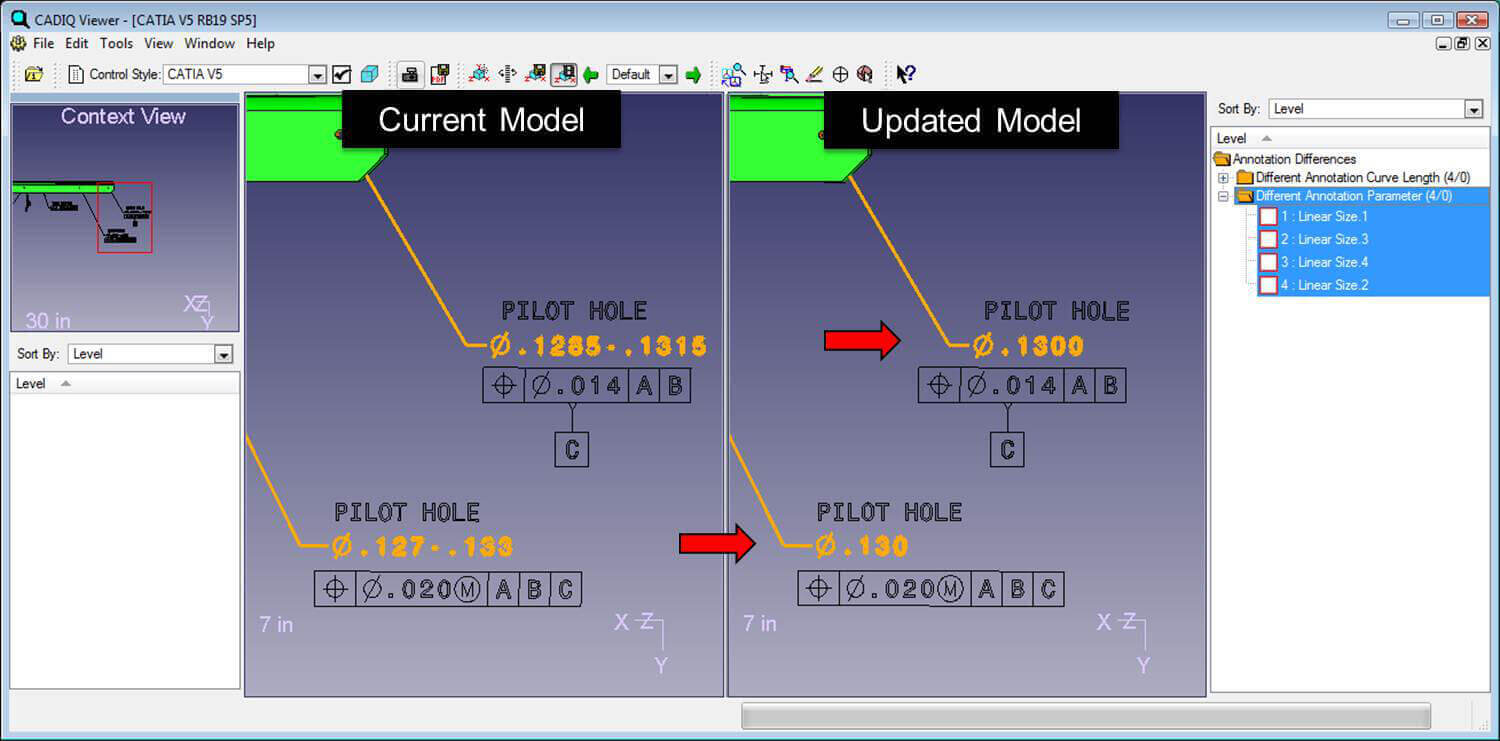

| Détection des changements non intentionnels | Identification précise des déviations entre versions | Migration de version CAO |
| Identification des problèmes géométriques | Prévention des erreurs de fabrication | Validation pré-production |
| Validation pour l'archivage LOTAR | Conformité aux standards d'archivage long terme | Industries aérospatiale et défense |
| Certification de données et critères SASIG PDQ | Satisfaction des exigences qualité standardisées | Industrie automobile |
La solution CADIQ se distingue par sa capacité de diagnostic approfondi, avec plus de 150 types de défauts pouvant impacter la fabrication. Ces diagnostics couvrent:
- Défauts d'intégrité (arêtes libres, faces dégénérées)
- Annotations sémantiques et graphiques
- Défauts de structure et d'échange
- Propriétés géométriques et de masse
- Validation des modèles MBD incluant composants géométriques et annotations
L'environnement multiformat de CADIQ répond parfaitement aux besoins des entreprises évoluant dans des écosystèmes CAO hétérogènes:
- Compatibilité avec les principaux systèmes CAO: CATIA V5, NX, Creo Parametric, Inventor, SOLIDWORKS
- Support des formats neutres: STEP, IGES, JT, Parasolid
- Configuration uniforme applicable quel que soit le format CAO
- Support des dernières versions des principaux systèmes CAO (2023-2025)
L'architecture modulaire de CADIQ facilite son intégration dans les workflows existants. Les modules clés comprennent:
- Controller: interface utilisateur pour la création et le monitoring des analyses
- Analyzer: application qui analyse les modèles via les interfaces CAO natives
- Viewer: interface diagnostic pour l'identification rapide des défauts
- CAD System Interface: interface dynamique avec les sessions CAO
- Assembly/PMI Module: diagnostics spécialisés pour assemblages et PMI
Avec son approche systématique de la validation des données CAO, CADIQ s'impose comme un allié stratégique pour les entreprises souhaitant sécuriser leurs migrations de versions CAO et garantir l'intégrité de leur patrimoine numérique à long terme.
