L'évolution majeur en cours pour beaucoup d'entreprise d'ingénierie est la mise en œuvre de la conception basée uniquement sur des modèles 3D (Model Based Design - MBD), en utilisant des applications telles que Catia 3D Master, où toutes les informations de fabrication de produit (Product Manufacturing Information) telles que les tolérances fonctionnelles, les dimensions et les annotations sont stockées dans le modèle 3D plutôt que dans les dessins 2D.

La migration de données Catia vers un environnement 3D Master

Si vous implémentez MBD au sein de votre entreprise, de nouveaux modèles 3D CAO seront créés avec les données 3D PMI incluses dès le début. Mais qu'en est-il de vos données de modèle CAO existantes ? Vous avez investi d'importants efforts dans les conceptions de produits et de pièces standards. Ce sont des modèles CAO 3D avec des dessins 2D associés que vous souhaitez pouvoir réutiliser dans l'environnement MBD.

La réutilisation des données existantes n'est généralement pas une priorité lorsque les clients planifient leurs implémentations MBD. Cependant, une réutilisation efficace des données héritées est essentielle pour accélérer son adoption et démontrer les avantages de cette méthodologie. La première option habituellement examinée est la remasterisation manuelle des pièces dans l'environnement MBD avec PMI 3D inclus. L'autre option très proche est l'interprétation par un ingénieur des PMI 2D dans les dessins originaux, en extrayant les données, puis en ajoutant les entités PMI 3D requises au modèle 3D original.

Cependant, ces deux options sont coûteuses, nécessitent beaucoup de main-d'œuvre et sont sensibles aux erreurs humaines. L'effort requis est tel qu'un client envisageait d'embaucher une nouvelle équipe spécifiquement pour faire face à la création de nouveaux modèles pour leur nouvel environnement MBD.

Comme pour n'importe quel processus de remasterisation manuelle, il y a aussi le risque sérieux de déviation de conception et de changements inattendus introduits suite à une erreur humaine lors de l'interprétation de données entre le dessin 2D et le modèle 3D en transférant manuellement l'intention de conception. Il est clair qu'une solution plus efficace est nécessaire pour permettre aux entreprises de migrer leurs modèles CAO existants vers l'environnement MBD et de maximiser la réutilisation des données. Il existe une condition pour une solution automatisée qui peut extraire les informations de fabrication nécessaires à partir d'un dessin 2D et l'ajouter à la partie 3D : DrawtoPMI, une solution innovante d'ITI.

DrawtoPMI prend en charge la migration des données CAO existantes pour une utilisation dans l'environnement MBD. DrawtoPMI utilise le modèle CAO 3D et dessin 2D associé pour les combiner automatiquement en un seul fichier modèle 3D contenant toutes les informations PMI 3D, y compris les vues, les sections, les tolérances fonctionnelles et les annotations, prêt à être utilisé immédiatement dans le MBD Environnement.

DrawtoPMI crée des jeux d'annotations dans le modèle MBD avec les données PMI 3D organisées en différentes captures, chacune équivalente à l'une des vues du dessin 2D originale. L'utilisateur MBD peut naviguer dans ces captures pour consulter les informations 3D PMI. Dans le cas de CATIA V5, DrawtoPMI utilise l'API CATIA pour interroger les vues associatives dans le dessin 2D. Il extrait les données PMI, cartographie de manière intelligente l'associativité d'entité PMI entre la géométrie de dessin 2D et la géométrie de pièce 3D et crée automatiquement les entités FT&A requises dans le modèle CATIA V5 3D Master. En utilisant les API du système de CAO pour interroger et extraire les données PMI 2D, puis pour créer les entités 3D PMI dans un processus automatisée, toute erreur d'interprétation est éliminée.

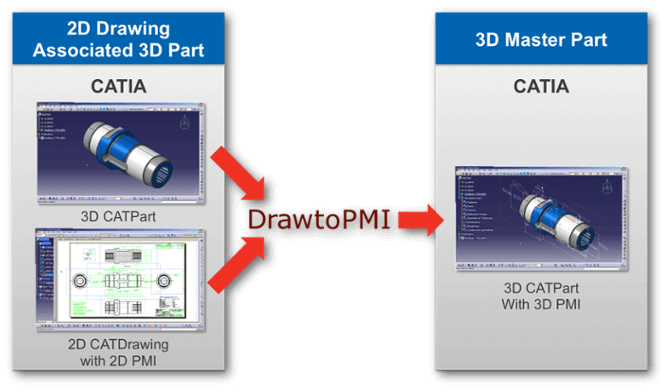

Migration automatique pour Catia V5 3D Master avec DrawtoPMI

Migration automatique pour Catia V5 3D Master avec DrawtoPMI

DrawtoPMI transfère également des dimensions non associatives afin de migrer tout l'environnement 2D dans le modèle MBD. La possibilité de créer des entités PMI 3D non associatives permet également à DrawtoPMI de traiter tous les problèmes d'incompatibilité. Quand des entités PMI 3D non associatives sont créées dans le modèle MBD résultant, l'utilisateur décidera de compléter ou de rattacher ces cotes à la géométrie 3D, avec l'assistant de remasterisation DrawtoPMI pour les guider.

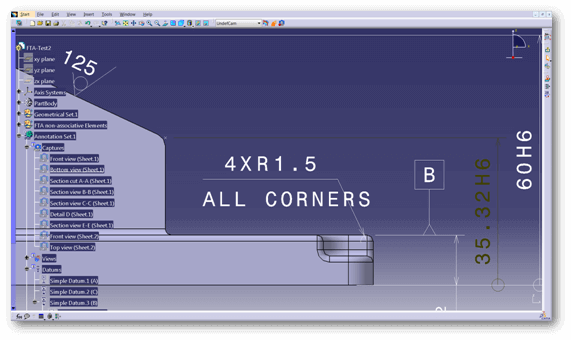

Les cotes non-associatives du dessin 2D sont préservées

Les cotes non-associatives du dessin 2D sont préservées et affichées en couleur sombre pour alerter l'utilisateur.

Le processus DrawtoPMI peut prendre de quelques secondes à quelques minutes, selon la complexité des données source. En combinant automatiquement les pièces 3D et les fichiers de dessin 2D, DrawtoPMI peut faire économiser des mois de travail manuel et fournit un retour sur investissement convaincant. Un des principaux constructeurs automobiles a été confronté à cette tâche de migration pour un composant de moteur complexe qui comprenait 6 feuilles de dessin, 58 vues associatives et plus de 1000 dimensions. L'effort manuel pour recréer les données PMI dans la partie 3D a été estimé à au moins trois semaines. DrawtoPMI a transféré les données PMI au modèle MBD automatiquement en moins d'une heure, avec un examen supplémentaire et deux heures de retouche manuelle.

DrawtoPMI est un outil essentiel pour toute entreprise mettant en œuvre un environnement de conception basée sur des modèles. Il permet une migration rapide et efficace des données et élimine le besoin de processus de migration manuels coûteux et susceptibles d'erreurs. DrawtoPMI accélère la mise en œuvre MBD, facilite l'adoption et aide à concrétiser plus rapidement les avantages d'un tel déploiement dans votre organisation.
