Interopérabilité CAO et Préparation à la Simulation grâce à la Technologie Objet Médian

La technologie d'Objet Médian représente une avancée majeure dans la préparation des modèles CAO pour la simulation numérique. Développée à l'origine à l'Université Queen's de Belfast dans les années 1980, cette approche révolutionnaire permet de transformer des modèles 3D complexes en représentations squelettiques plus légères et mieux adaptées aux calculs numériques. Les ingénieurs confrontés aux défis croissants de l'interopérabilité CAO et à la complexité des géométries modernes trouvent dans cette technologie une solution pour réduire considérablement les temps de préparation tout en améliorant la précision des analyses.

Face à l'augmentation constante de la complexité des conceptions 3D, les méthodes traditionnelles de préparation des modèles pour la simulation atteignent leurs limites, entraînant des délais prolongés et des résultats parfois imprécis. La Technologie Objet Médian, intégrée dans des solutions logicielles avancées, offre une alternative performante qui révolutionne les workflows de simulation numérique et ouvre de nouvelles perspectives pour l'optimisation des produits.

Table des matières

• Principes fondamentaux de la Technologie Objet Médian
• Développement historique et évolution
• Le concept de "Geometric Reasoning" et son application
• CADfix DX : une solution intégrée pour l'Objet Médian
• Avantages et applications sectorielles
• Défis actuels et perspectives d'avenir

Principes fondamentaux de la Technologie Objet Médian

La Technologie Objet Médian repose sur un concept mathématique fondamental : la représentation squelettique d'un volume 3D. Ce principe permet de transformer des modèles CAO complexes en structures simplifiées qui conservent les caractéristiques essentielles pour la simulation numérique. Contrairement aux approches traditionnelles qui manipulent directement les surfaces externes du modèle, cette technologie travaille avec l'axe médian - une représentation abstraite qui capture la forme fondamentale de l'objet.

Cette approche offre plusieurs avantages techniques significatifs :

• Réduction considérable de la complexité géométrique tout en préservant l'intention de conception
• Identification automatique des caractéristiques géométriques essentielles et non essentielles
• Création de modèles optimisés spécifiquement pour différents types de simulations
• Possibilité de travailler avec des modèles incomplets ou présentant des défauts géométriques

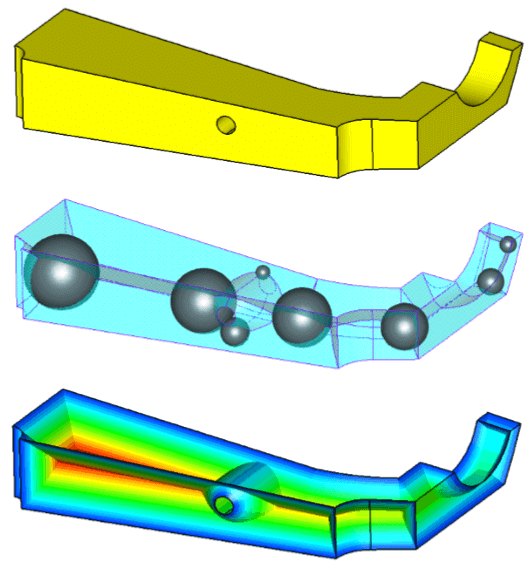

Au cœur de cette technologie se trouve le concept de la Transformation de l'Axe Médian (MAT - Medial Axis Transform), qui permet de générer un "squelette" mathématique du modèle. Ce squelette représente les points centraux de l'objet, accompagnés d'informations sur la distance aux frontières. Cette représentation mathématique offre une base solide pour l'analyse et la simplification intelligente des modèles.

Développement historique et évolution

L'histoire de la Technologie Objet Médian commence dans les années 1980 à l'Université Queen's de Belfast, où les chercheurs ont développé les premiers algorithmes de Transformation de l'Axe Médian pour les applications d'ingénierie. Ce qui était initialement un concept mathématique abstrait s'est progressivement transformé en une technologie pratique avec des applications industrielles concrètes.

En 2004, International TechneGroup, Ltd. (ITI) a reconnu le potentiel de cette approche et a commencé à développer des implémentations commerciales. Cette évolution a été accélérée par plusieurs projets de recherche européens significatifs :

Cette évolution progressive a permis de transformer un concept théorique en une solution industrielle robuste, capable de traiter les modèles CAO les plus complexes dans des contextes d'ingénierie exigeants. Aujourd'hui, la technologie Objet Médian est intégrée dans plusieurs solutions logicielles industrielles et continue d'évoluer pour répondre aux défis croissants de la simulation numérique.

Le concept de "Geometric Reasoning" et son application

Le "Geometric Reasoning" (Raisonnement Géométrique) constitue une extension naturelle de la Technologie Objet Médian. Cette approche va au-delà de la simple représentation squelettique pour incorporer une compréhension intelligente de la fonction et de l'intention derrière chaque élément géométrique du modèle.

Ce concept repose sur l'idée que les différentes caractéristiques géométriques d'un modèle CAO ont des significations fonctionnelles distinctes. Par exemple, un trou peut représenter un passage pour une fixation, une nervure peut avoir une fonction de renforcement structural, et un arrondi peut être conçu pour réduire les concentrations de contraintes. Le Geometric Reasoning permet d'identifier automatiquement ces caractéristiques et leur importance relative pour différents types d'analyses.

Les principales applications du Geometric Reasoning dans le contexte de la préparation pour la simulation numérique incluent :

• La reconnaissance automatique des caractéristiques géométriques (Feature Recognition)
• La simplification intelligente basée sur l'importance fonctionnelle
• L'identification des zones critiques nécessitant une attention particulière lors du maillage
• La partition automatique des domaines pour l'analyse multi-physique
• La décomposition de modèles complexes en sous-composants analysables

Cette approche permet une préparation des modèles pour la simulation qui va bien au-delà de la simple simplification géométrique. Elle intègre une compréhension du contexte d'ingénierie et de l'intention de conception, ce qui se traduit par des modèles de simulation plus pertinents et des résultats plus fiables.

CADfix DX : une solution intégrée pour l'Objet Médian

CADfix DX représente l'une des implémentations les plus avancées de la Technologie Objet Médian dans l'industrie. Cette solution complète intègre les principes de l'Objet Médian et du Geometric Reasoning dans une plateforme dédiée à l'interopérabilité CAO et à la préparation des modèles pour la simulation numérique.

Développé par International TechneGroup Incorporated (ITI), CADfix DX s'appuie sur plus de 25 ans d'expertise dans la résolution des problèmes d'échange et de réutilisation des données. La solution est conçue pour répondre aux défis quotidiens des ingénieurs confrontés à la nécessité d'échanger des modèles entre différents systèmes CAO, CAM et CAE.

Les fonctionnalités principales de CADfix DX liées à la Technologie Objet Médian comprennent :

• Génération automatique de surfaces médianes à partir de modèles solides complexes
• Subdivision géométrique intelligente pour optimiser le maillage d'éléments finis
• Partition de domaine pour les calculs fluides dynamiques (CFD)
• Reconnaissance automatique des caractéristiques géométriques
• Simplification intelligente des modèles pour différents types d'analyses
• Conversion de modèles volumétriques en représentations surfaciques

L'interface utilisateur de CADfix DX est conçue pour guider les utilisateurs à travers le processus complet d'importation, réparation, transformation et exportation des modèles. Le CADfix Wizard permet même aux utilisateurs occasionnels d'accomplir des opérations complexes de préparation de modèles avec un minimum d'intervention manuelle.

La flexibilité de CADfix DX en termes de formats supportés (plus de 30 formats différents) en fait une solution particulièrement adaptée aux environnements d'ingénierie hétérogènes où coexistent différents systèmes CAO, CAM et CAE.

Avantages et applications sectorielles

La Technologie Objet Médian, particulièrement dans son implémentation au sein de solutions comme CADfix DX, offre des avantages significatifs pour diverses industries. Ces bénéfices se traduisent par des économies de temps, une amélioration de la qualité des analyses et une meilleure utilisation des ressources informatiques.

Les principaux avantages quantifiables incluent :

• Réduction des temps de préparation des modèles pouvant atteindre 90% selon certains témoignages industriels
• Diminution de 50% du temps total de configuration des modèles pour la simulation
• Élimination presque complète du travail manuel de reprise des modèles
• Amélioration de la précision des analyses grâce à des modèles plus adaptés
• Possibilité de traiter des assemblages plus complexes que les méthodes traditionnelles

Ces avantages se manifestent différemment selon les secteurs industriels :

Aéronautique et défense

Dans l'industrie aéronautique, la Technologie Objet Médian est particulièrement valorisée pour sa capacité à traiter des assemblages complexes et à préparer efficacement des modèles pour différents types d'analyses. Les fabricants d'aéronefs et de moteurs l'utilisent notamment pour :

• Analyser la résistance structurelle des composants critiques
• Optimiser les performances aérodynamiques
• Simuler le comportement thermique des systèmes propulsifs
• Faciliter la collaboration entre les différents sous-traitants utilisant des systèmes CAO hétérogènes

Automobile

Le secteur automobile exploite cette technologie pour accélérer le développement de nouveaux véhicules et composants. Les applications courantes comprennent :

• La simulation de crash-tests virtuels
• L'optimisation de l'efficacité énergétique par l'analyse aérodynamique
• L'analyse NVH (Noise, Vibration, Harshness) pour améliorer le confort
• La validation rapide des modifications de conception

Énergie et industrie lourde

Dans ces secteurs, la technologie permet notamment :

• L'analyse structurelle d'équipements industriels de grande taille
• La simulation thermique des systèmes de génération d'énergie
• L'optimisation des écoulements dans les turbines et pompes
• La vérification de la conformité aux normes de sécurité strictes

Défis actuels et perspectives d'avenir

Malgré ses nombreux avantages, la Technologie Objet Médian fait face à certains défis techniques et d'adoption. Comprendre ces limites actuelles permet également d'anticiper les évolutions futures de cette approche.

Défis actuels

Les principaux défis rencontrés par les utilisateurs et développeurs de la Technologie Objet Médian incluent :

• La robustesse des algorithmes face à des géométries extrêmement complexes ou comportant des défauts
• L'équilibre délicat entre simplification excessive et conservation des détails critiques
• L'intégration dans des workflows existants parfois rigides et la gestion du changement associée
• Les limitations de performance pour les très grands assemblages comportant des milliers de composants
• La nécessité d'une expertise spécifique pour paramétrer optimalement les processus dans certains cas complexes

Ces défis font l'objet de recherches actives, tant dans le milieu académique que chez les éditeurs de logiciels spécialisés, avec des progrès significatifs réalisés chaque année.

Perspectives d'évolution

L'avenir de la Technologie Objet Médian s'annonce prometteur, avec plusieurs axes de développement majeurs :

Ces développements futurs devraient renforcer encore davantage la position de la Technologie Objet Médian comme approche incontournable pour la préparation de modèles CAO en vue de la simulation numérique. L'intégration avec d'autres technologies émergentes comme l'intelligence artificielle et les jumeaux numériques ouvre également de nouvelles perspectives d'application.

Vers une adoption plus large

À mesure que les barrières techniques sont levées et que la maturité de la technologie augmente, on peut s'attendre à une adoption plus large dans de nouveaux secteurs industriels, notamment :

• L'industrie médicale, pour la simulation biomécanique et la personnalisation des dispositifs médicaux
• Le secteur de la construction, pour l'analyse structurelle et énergétique des bâtiments
• L'industrie des biens de consommation, pour accélérer le développement de produits et réduire les coûts
• Les petites et moyennes entreprises, grâce à des solutions plus accessibles et faciles à utiliser

Cette démocratisation de la technologie contribuera à rendre la simulation numérique plus accessible et efficace pour un éventail plus large d'entreprises et d'applications.

Conclusion

La Technologie Objet Médian représente une avancée significative dans le domaine de la préparation des modèles CAO pour la simulation numérique. En transformant des modèles 3D complexes en représentations squelettiques plus légères et mieux adaptées, cette approche permet de surmonter les limitations des méthodes traditionnelles et d'accélérer considérablement les processus d'ingénierie.

Les avantages documentés par de nombreux utilisateurs industriels - réduction des temps de préparation jusqu'à 90%, diminution du retravail manuel, amélioration de la précision des analyses - témoignent de l'impact concret de cette technologie sur l'efficacité des processus de développement de produits. Des solutions comme CADfix DX, qui intègrent la Technologie Objet Médian et le Geometric Reasoning, offrent aux ingénieurs des outils puissants pour relever les défis croissants de l'interopérabilité CAO et de la simulation numérique.

Alors que les exigences en matière de simulation continuent d'augmenter en complexité et en précision, les développements futurs de cette technologie, notamment son intégration avec l'intelligence artificielle et les jumeaux numériques, promettent d'étendre encore davantage son champ d'application et ses bénéfices. Pour les entreprises cherchant à optimiser leurs processus de développement de produits, la Technologie Objet Médian constitue un investissement stratégique avec un retour démontré en termes de temps, de coûts et de qualité.
