Comparaison de lises en plan avec 3DViewStation

Les dessins CAO (Conception Assistée par Ordinateur) sont largement utilisés dans les industries manufacturières pour la conception de produits. Ils sont essentiels pour la réalisation de pièces avec une grande précision et pour la production en série. Cependant, lorsqu'il s'agit de comparer deux dessins CAO, les ingénieurs et les concepteurs peuvent rencontrer des difficultés. Dans cet article, nous allons explorer les différentes solutions pour comparer deux dessins CAO.

Les méthodes empiriques pour comparer 2 dessins CAO et les risques d'erreur

L'une des méthodes les plus simples pour comparer deux dessins CAO est de les visualiser côte à côte. Cette méthode peut être effectuée manuellement, en imprimant les dessins et en les comparant visuellement. Bien que cette méthode puisse fonctionner pour des petits projets, elle est sujette aux erreurs humaines, en particulier lorsque les différences sont subtiles ou sur des planches très chargées.

Les méthodes rapides et efficaces pour visualiser les différences entre deux modèles avec des jeux de couleurs

Les logiciels de comparaison CAO automatisés offrent une solution rapide et efficace pour visualiser les différences entre deux dessins. Ces logiciels fonctionnent en superposant les deux dessins et en affichant les différences par des jeux de couleurs. Les différences peuvent être des variations de texte, de dimension, de style ou de position. Cette méthode est plus rapide et plus précise que les méthodes empiriques, car elle permet de visualiser les différences entre les deux dessins en un seul coup d'œil.

La solution de visualisation de dessins CAO 3DViewStation

La comparaison de deux dessins CAO peut s'avérer fastidieuse et chronophage, surtout si elle est effectuée en ouvrant les dessins dans le logiciels de création des mises en plan. Heureusement, il existe des solutions logicielles qui permettent de simplifier ce processus de comparaison, et la solution 3DViewStation présente de nombreux avantages.
3DViewStation est une solution de visualisation de modèles CAO qui prend en charge une variété de formats natifs, notamment Catia V5, Pro-Engineer/Creo, NX, SolidWorks, et bien d'autres. En plus de cela, 3DViewStation peut également lire des fichiers CAO neutres tels que 3D PDF, DWG, DXF, etc.

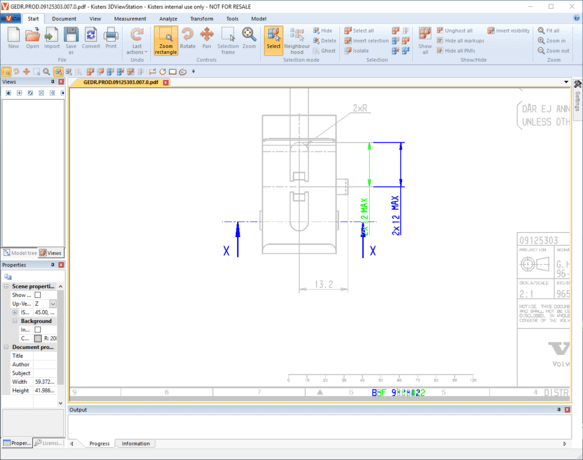

3DViewStation dispose d'une fonctionnalité de comparaison CAO, qui permet de visualiser rapidement les différences entre deux modèles 2D. Cette fonctionnalité utilise des jeux de couleurs pour mettre en évidence les différences, ce qui facilite la compréhension des modifications apportées. Il est également possible de superposer les deux modèles pour visualiser les différences en temps réel.

En plus de la fonctionnalité de comparaison CAO, 3DViewStation dispose également de nombreuses autres fonctionnalités qui le rendent utile pour l'affichage de dessins CAO. Il peut afficher des dessins CAO de tous les principaux formats 2D, ainsi que des modèles 3D avec l'une des charactéristiques particulière de pouvoir ouvrir de très gros modèles. En outre, 3DViewStation est également rapide et facile à utiliser, ce qui en fait une solution idéale pour les professionnels de la conception qui doivent travailler avec des dessins CAO au quotidien.

La comparaison de deux dessins CAO peut être fastidieuse et chronophage si elle est effectuée manuellement ou avec des méthodes empiriques. Heureusement, des solutions de visualisation telles que 3DViewStation sont disponibles pour faciliter ce processus de comparaison. Avec sa fonctionnalité de comparaison 2D et sa facilité d'utilisation, 3DViewStation est une solution idéale pour les utilisateurs qui doivent travailler avec des dessins CAO mais qui n'ont pas accès au logiciel de conception originel.
