Explorez comment l'enregistrement et la lecture de macros peuvent révolutionner vos processus de réparation CAO en permettant l'automatisation de séquences d'opérations complexes. Cet article présente les capacités uniques d'adaptation aux différents modèles et les gains de productivité associés.
Dans un environnement d'ingénierie moderne, l'échange de données CAO entre différents systèmes représente un défi majeur. Lorsque designers, ingénieurs et fournisseurs utilisent des logiciels hétérogènes comme CATIA, NX, CREO ou SolidWorks, la conversion et la réparation de modèles 3D deviennent des tâches chronophages et sources d'erreurs. Les statistiques montrent que jusqu'à 30% du temps des ingénieurs est consacré à la réparation de géométries défectueuses. L'automatisation de ces processus via l'enregistrement et la lecture de macros représente une solution révolutionnaire pour l'industrie.
Table des matières
- Le défi de l'interopérabilité CAO dans l'industrie moderne
- CADfix DX : solution avancée de conversion et réparation géométrique
- Fonctionnement technique des macros dans CADfix DX
- Cas d'utilisation pratiques de l'automatisation
- Avantages mesurables pour les flux de travail industriels
Le défi de l'interopérabilité CAO dans l'industrie moderne
L'écosystème industriel contemporain repose sur une collaboration entre entreprises utilisant des systèmes CAO différents. Cette hétérogénéité crée des problèmes significatifs lors des échanges de données 3D : surfaces manquantes, tolérances incohérentes, entités paramétriques perdues ou nomenclatures désynchronisées. Les conséquences sont souvent coûteuses : retards de production, augmentation des coûts de développement et risques d'erreurs se propageant jusqu'à la fabrication.
Les méthodes traditionnelles de réparation manuelle présentent plusieurs limitations :
- Temps d'intervention considérable (jusqu'à plusieurs jours pour des assemblages complexes)
- Nécessité d'expertise spécifique à chaque système CAO
- Impossibilité de standardiser les procédures de correction
- Risque d'erreurs humaines lors d'opérations répétitives
CADfix DX : solution avancée de conversion et réparation géométrique
Face à ces défis, CADfix DX s'impose comme une interface centrale entre différents systèmes CAO. Cette technologie permet non seulement la conversion entre formats, mais également la réparation automatisée des géométries problématiques. Sa principale force réside dans sa compatibilité étendue avec les principaux formats industriels :
Catégorie | Formats supportés |
---|---|
Systèmes natifs | CATIA (V4 et V5-6 R2024), CREO/Pro-E (jusqu'à CREO 10), NX (jusqu'à 2406), SolidWorks (98 à 2024) |
Formats neutres | STEP, IGES, JT, Parasolid, ACIS, STL, OBJ, FBX, gLTF |
Autres formats spécialisés | NASTRAN, ABAQUS, IFC, AutoCAD, VDA |
L'interface utilisateur de CADfix DX est conçue pour faciliter l'expérience, même pour les utilisateurs occasionnels, grâce à un système de diagnostic visuel qui code les problèmes par couleur selon leur sévérité et guide l'utilisateur vers les solutions appropriées.

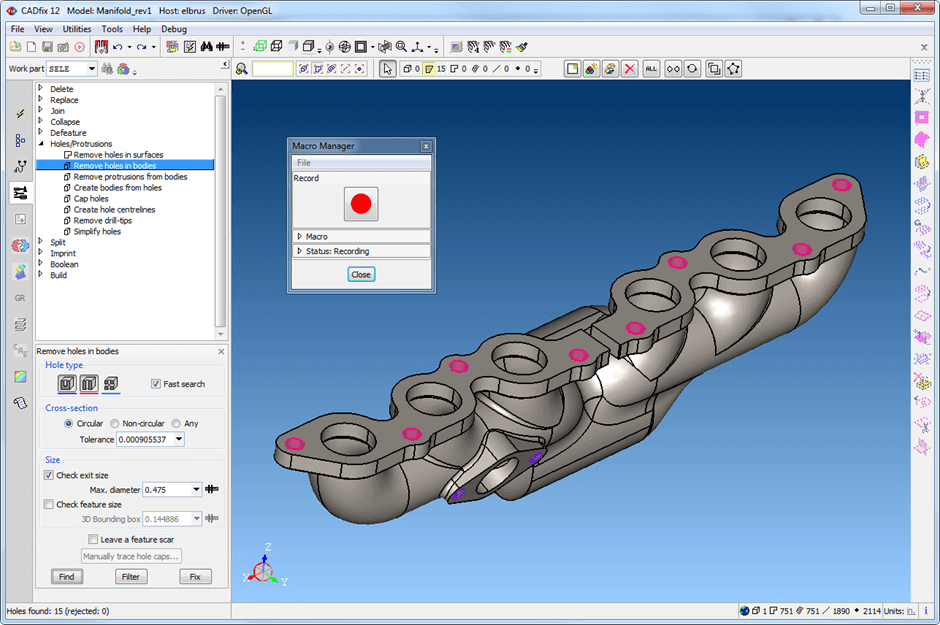

Fonctionnement technique des macros dans CADfix DX
La fonctionnalité d'enregistrement et lecture de macros représente l'innovation majeure de CADfix DX pour l'automatisation des flux de travail de réparation CAO. Contrairement aux API traditionnelles qui nécessitent des compétences en programmation, cette technologie permet de :
- Capturer une séquence d'opérations effectuées interactivement sur un modèle
- Enregistrer cette séquence dans un format réutilisable
- Reproduire automatiquement ces opérations sur d'autres modèles présentant des problèmes similaires
L'aspect révolutionnaire de cette approche réside dans la technologie de comparaison géométrique 3D sous-jacente. Le système identifie automatiquement les entités géométriquement similaires entre différents modèles, même lorsque les conventions de nommage diffèrent. Cette reconnaissance intelligente permet d'appliquer les mêmes opérations correctrices à des éléments équivalents sans intervention humaine.
Cas d'utilisation pratiques de l'automatisation
L'automatisation par macros dans CADfix DX transforme radicalement plusieurs scénarios industriels courants :
- Traitement par lots : Application automatique des corrections à des centaines de fichiers similaires (pièces d'une même famille)
- Standardisation des processus : Création de bibliothèques de macros pour les opérations de réparation fréquentes
- Préparation pour analyses FEA/CFD : Simplification et défeaturing automatisés des modèles CAO
- Migration de données : Conversion de bibliothèques entières de composants entre systèmes CAO
Un cas particulièrement représentatif est celui d'un équipementier automobile qui, grâce aux macros CADfix DX, a pu traiter automatiquement 150 fichiers moteur complexes (jusqu'à 30 Mo chacun) en seulement cinq jours, alors que le processus manuel aurait nécessité plusieurs semaines de travail intensif.
Avantages mesurables pour les flux de travail industriels
L'implémentation de l'enregistrement et lecture de macros dans CADfix DX génère des bénéfices quantifiables pour les entreprises industrielles :
Indicateur | Amélioration constatée |
---|---|
Réduction du temps de rework | Jusqu'à 90% selon les retours clients |
Diminution du temps total de préparation | Environ 50% sur l'ensemble du processus |
Cohérence des réparations | 100% avec des procédures standardisées |
Accessibilité des outils d'automatisation | Élimination du besoin de compétences en programmation |
Au-delà des gains de temps, cette technologie offre des avantages stratégiques : les équipes d'ingénierie peuvent se concentrer sur les tâches à forte valeur ajoutée plutôt que sur la correction manuelle de données, tandis que les processus deviennent plus prévisibles, avec des délais et des résultats constants.
L'évolution continue de la technologie de macros dans CADfix DX intègre progressivement des capacités d'intelligence artificielle pour identifier automatiquement les patterns d'erreurs récurrents et suggérer les séquences de correction optimales, annonçant une nouvelle ère d'interopérabilité CAO intelligente et quasi-autonome.
