Migration CADDS vers DXF

Migration CADDS vers DXF avec DraftView

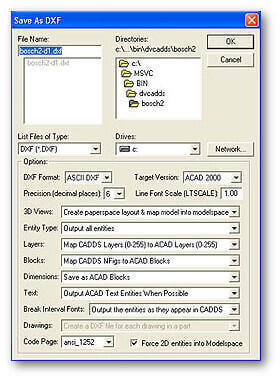

Avec DraftView vous pouvez exporter vos dessins CADDS vers d'autres systèmes de CAO en utilisant le format DXF. Cela peut se faire individuellement, tout en visualisant le dessin, ou pour un nombre important de dessins traités en lot automatiquement. Les deux méthodes ont un large panel d'options qui contrôlent divers aspects de la création du fichier DXF. Une option spécifique a été créée pour palier aux lacunes de l'import DXF de Catia V5. Le dessin CADDS est profondément transformé pour le rendre le fichier DXF compatible avec Catia V5.

Un petit programme Windows appelé «DV4X2DXF" est prévu pour le traitement en lot des traductions DXF. DV4X2DXF peut mettre en file d'attente des milliers de modèles CADDS pour un traitement automatique. Selon la taille du fichier et la complexité, DV4X2DXF peut traduire un modèle CADDS en DXF en quelques secondes.

input

Input

  • CADDS 3, CADDS 4X, CADDS 5, CADDS 5i®
  • Single and Double Precision CADDS parts
  • All Explicit Mode Entities
  • All Parametric Mode entities
  • All Draw, Detail and Model Mode entities
  • 3D Model Views
  • All CADDS Text Fonts
  • CADDS Hidden Line Removal (HLR)
  • CAMU Component Part Selection

output

Output

  • Export CADDS as DXF, TIFF or JPG files
  • Batch Export CADDS as DXF
  • Command Line CADDS to DXF options
  • Export CADDS as PDF or HPGL files (via printer drivers)
  • Copy/Paste CADDS Images Into Other Windows Applications

features

Viewer features

  • Pan and Zoom
  • Layer Visibility Control
  • Print and Batch Print
  • CADDS Markup
  • Rotate 3D Model Views
  • Measure Distances (3D, 2D, intersections, endpoints, etc)
  • Verify Entity Information
  • Count Entities
  • View/Print: DWG, DXF, CGM, TIFF, JPG, CALS, HPGL and others

input

Configuration

  • network or stand-alone license
  • Windows (XP to 10)
  • Unix (SunOS, Solaris or HPUX)
