Réutilisation de modèle CAO pour la simulation

CADfix offre aux analystes CAE la capacité de transformer automatiquement ou interactivement la géométrie CAO pour l'adapter à leurs besoins. CADfix s'assure que les modèles solides ou surfaciques seront correctement convertis dans les systèmes cibles. CADfix offre une gamme complète de fonctionnalités pour transformer des données CAO à partir de formats neutres et natifs en éliminant toutes les imperfections empêchant ou ralentissant les traitements d'analyse ou de calcul.

Suppression de fonction

Les outils CADfix vous permettent de supprimer différentes fonctions d'un modèle de CAO qui ne sont pas requis pour la prochaine étape de votre processus de conception ou de fabrication. Les fonctions telles que les perçages, les congés, les chanfreins, les petits corps et les éléments internes peuvent être supprimés à l'aide des outils de CADfix. CADfix reconnait automatiquement certaines fonctions, même en l’absence d'historique de construction comme dans un format STEP par exemple. Les autres fonctions peuvent être identifié par leur taille ou grâce à une fonction de sélection semi automatique, de propagation par tangence.

Suppression de fonction automatique avec CADfix

Détection et suppression de fonction automatique à partir d'un fichier STEP pour la simulation

Paramétrage de zone complexe

Les systèmes de CAO modernes fournissent souvent une géométrie difficile pour les outils de génération de maillage. Avec de petites surfaces étroites, des congés et des fonctions détaillées, les mailleurs sont souvent containts d'affiner leurs grilles dans ces régions, ce qui conduit à des maillages extrêmement denses avec un dimensionnement d'éléments incohérent dans ces zones.

Une solution consiste à simplifier le modèle, à supprimer ou à réduire des entités ou à fusionner de petites surfaces aux voisines, mais la géométrie résultante utilisée pour la simulation est souvent différente de la conception réelle, ce qui peut conduire à des résultats non représentatifs de l'intention originale de l'ingénieur.

Paramétrage de zone sur un ensemble complexe de surfaces

Paramétrage de zone sur un ensemble complexe de surfaces.

C’est là que l’outil de paramétrage de la zone complexe CADfix 12 intervient. Cet outil permet aux utilisateurs de paramétrer les modèles en fonction des limites géométriques existantes, ce qui permet de placer des mailles de taille régulière au-delà de ces surfaces difficiles.

Meshing across faces Maillage à travers les faces grâce aux zones

Fractionnement quadratique basé sur le champ transversal

Le maillage quadriphonique des surfaces est courant dans la communauté des maillages, mais pour les définitions de faces complexes créées par les systèmes de CAO modernes, obtenir un maillage quadriphonique de haute qualité peut être problématique. En subdivisant une face complexe en faces quadrilatérales plus petites, les systèmes de maillage peuvent plus facilement placer une grille régulière sur ces faces plus petites, en maintenant une qualité de maillage supérieure sur l'ensemble de la face. L' outil CADfix «Split face into quads» automatise le processus d’identification des régions appropriées et de division d’une face CAO pour le maillage.

 Maillage quadriphonique d'une surface complexe

Division quadriphonique d'une surface complexe pour le maillage

Outil de partitionnement Hex-Skin pour le maillage hybride

En passant à des maillages de surface structurée à des maillages de volume structuré, l'outil hexadécimal automatique permet aux utilisateurs de partitionner automatiquement un modèle, à l'aide de la technologie d’ITI objet médian CADfix, dans des zones adaptées pour produire une couche de maillage hexaédrique proche de la surface d’une part et un maillage non-structuré tétraédrique part ailleurs.

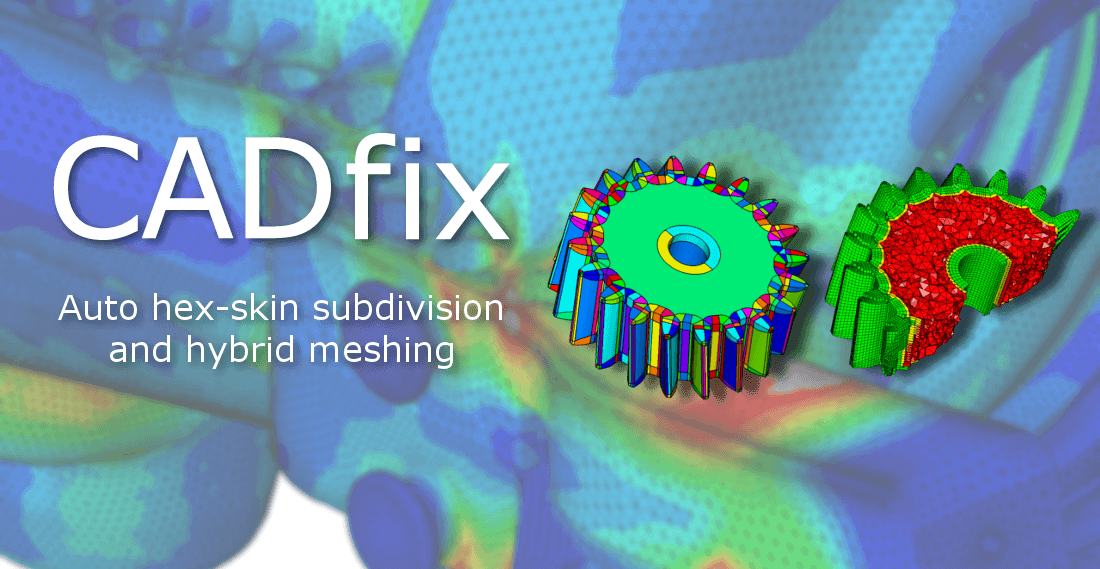

partitionnement Hex-Skin pour le maillage hybride

Auto hex-skin subdivision and hybrid meshing

L'approche hexaédrique surfacique signifie que les singularités ne sont pas propagées, car elles peuvent être prises en charge dans un maillage hexaédrique volumique entièrement structuré, et permettent un dimensionnement de maillage approprié proche des extrémités. Cette technologie a récemment été présentée à la conférence NAFEMS UK et a bénéficié de développements dans le cadre des projets de recherche Innovate UK et des projets de recherches industrielles en cours.
